Cosa è la valutazione della protezione dell'ingresso e cosa significa?

Acquisire familiarità con i simboli di protezione internazionali utilizzati per indicare l'ingresso di oggetti solidi e liquidi in recinti elettrici.

La valutazione della protezione dell'ingresso (o della valutazione IP) è uno standard internazionale (IEC 60529) per il grado di protezione o l'efficacia della tenuta di recinzioni elettriche contro l'ingresso di oggetti, acqua, polvere o contatto accidentale. Questo standard è equivalente allo standard europeo EN 60529.

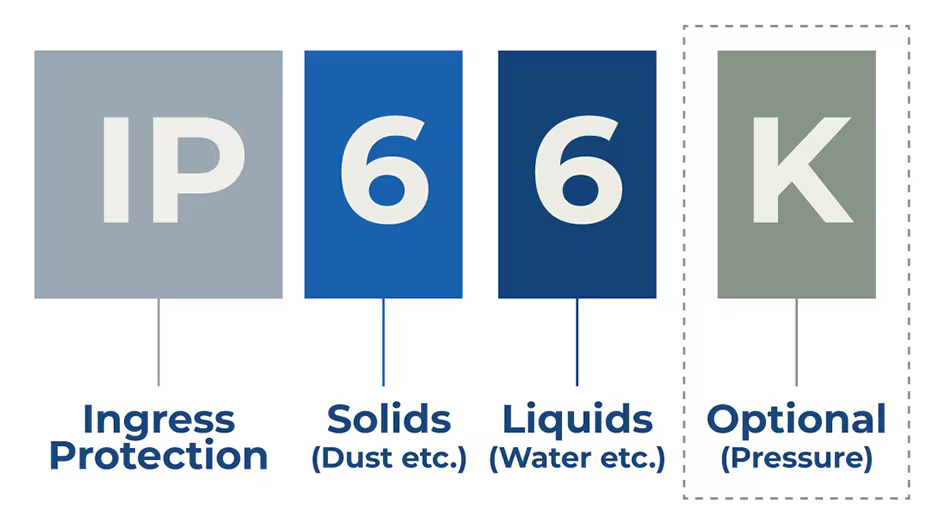

Le valutazioni IP consistono spesso nelle lettere IP (protezione da ingresso) seguite da due numeri e lettere opzionali. I due numeri e la lettera finale indicano la seguente categoria di protezione.

Protezione solida di prima cifra

La prima cifra dopo IP indica il livello di protezione fornito ad attrezzature chiuse contro oggetti estranei solidi e contatto umano con parti pericolose come corpi conduttivi.

livello

Dimensione dell'oggetto protetto

Efficacia della protezione

X

-

X indica che non ci sono dati a livello di protezione specificato

O

Nessuna protezione

Non protetto da oggetti che toccano o entrano

1

Diametro> 50mm

Ampia superficie di un oggetto

Non è possibile prevenire il contatto intenzionale

2

Diametro> 12,5 mm

Dito o oggetto simile

3

Diametro> 2,5 mm

Strumenti, fili spessi, ecc.

4

Diametro> 1 mm

La maggior parte dei fili, delle viti, ecc.

5

Prevenire la polvere

L'ingresso di polvere è sufficiente per causare danni all'apparecchiatura durante il funzionamento

Impedire completamente il contatto

6

a prova di polvere

Nessun ingresso di polvere

Impedire completamente il contatto

Secondo numero: protezione contro i liquidi

Il secondo numero dopo IP nella valutazione del codice indica il livello di protezione che la custodia impermeabile fornisce al dispositivo.

livello

Dimensione dell'oggetto protetto

Efficacia della protezione

X

-

X indica che non ci sono dati a livello di protezione specificato

O

Nessuna protezione

Non può prevenire l'ingresso di acqua

1

Gocciolante

Gocciolante verticale

2

Gocciolante al pendio <15 °

Gocciolamento verticale quando l'armadio è inclinato <15 °

3

Spray d'acqua

Spray d'acqua ad angolo <60o da verticale

4

Spruzzare

Protegge l'attuatore dall'acqua che schizza sull'alloggiamento da tutte le direzioni

5

Getto d'acqua

Proteggi l'asta di spinta dall'acqua spruzzata da un ugello (6,3 mm) spruzzando verso la scatola da qualsiasi direzione

6

Potente spray d'acqua

Protegge l'attuatore da un forte ugello spray (ugello da 12,5 mm) spruzzando verso l'armadio da qualsiasi direzione

7

Profondità di immersione fino a 1 m

Ingresso d'acqua durante l'immersione temporanea (profondità di immersione fino a 1 m)

8

La profondità di immersione supera 1 m

Ingresso d'acqua durante l'immersione continua (la profondità di immersione supera 1 m)

9K*

Potente spray per acqua ad alta temperatura

Chiudere la distanza alta pressione e spruzzatura ad alta temperatura

*Tutti i test contrassegnati con IPX9 con lettera 'K' in IEC 60529 standard sono definiti dallo standard ISO 20653.

®actuatori contrassegnati con IP66 e IP69K

Gli attuatori industriali sono spesso utilizzati in ambienti in cui sono soggetti a liquidi e solidi. Perciò, Tutti i nostri attuatori con alloggiamenti in alluminio sono testati per ottenere IP66 e IP69K Valutazioni, rendendoli versatili per una vasta gamma di applicazioni.

Gli attuatori contrassegnati con la valutazione IP66 sono completamente protetti dall'ingresso di polvere e ai forti getti d'acqua da qualsiasi direzione. Questo li rende adatti all'uso all'aperto in condizioni meteorologiche mutevoli.

Se l'applicazione richiede il lavaggio con getti d'acqua ad alta temperatura e ad alta pressione, IP69K è il livello di protezione consigliato. Questo è un requisito comune, ad esempio nei macchinari agricoli, in cui gli attuatori non devono essere coperti o protetti. Dopo il lavoro sul campo, gli attuatori sono spesso esposti a sporcizia, fertilizzanti e frequenti lavaggi ad alta pressione.

IP66

  • Impedire a tutta la polvere di entrare
  • Protegge l'attuatore dai getti d'acqua ad alta pressione da tutte le direzioni

IP69K

  • Impedire a tutta la polvere di entrare
  • Protegge dalla pulizia del getto a vapore
