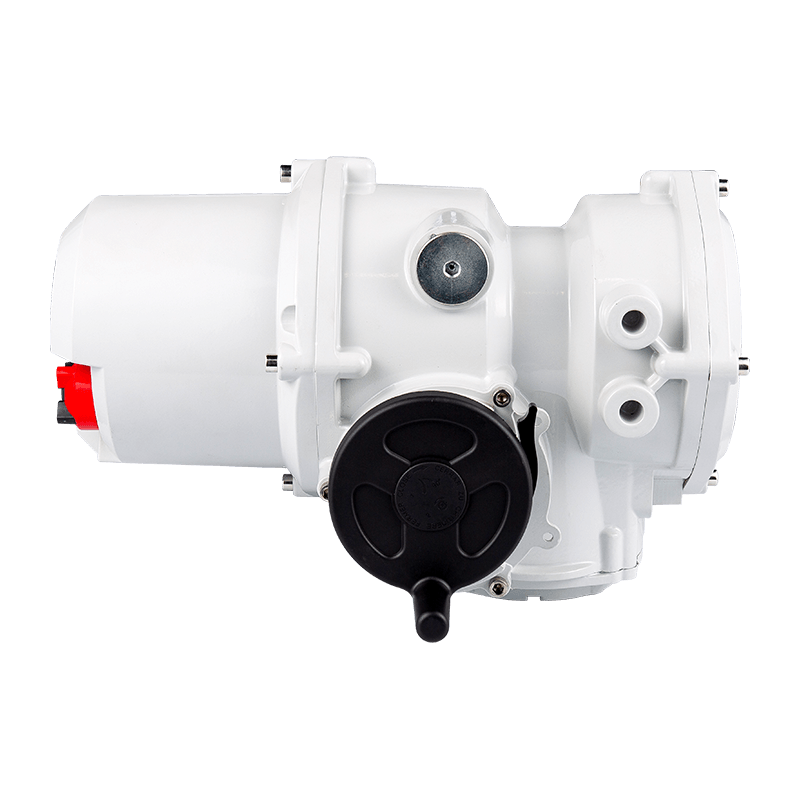

UNKQ, UNKQM Attuatore rotante parziale 100nm-500nm
◆ La struttura è robusta e aDotta una doppia sigillatura, che può effettivamente prevenire acqua e polvere durante il cablaggio in loco (IP67/IP68-2M, 48 ore)
◆ Viaggio angolare dell'unità diretta
◆ Attuatori di alimentazione a tre fasi, monofase e DC
◆ Schermata di visualizzazione del testo multi linguaggio per la visualizzazione dello stato e delle impostazioni
◆ Logger dati integrato come funzionalità standard
◆ Esegui analisi locali e remote sugli attuatori
◆ semplice, facile da controllare e indicare funzioni
◆ Coppia semplice e controllo della posizione per migliorare l'affidabilità
◆ Controllo completo e flessibilità dell'indicazione
◆ Sono disponibili specifiche impermeabili o resistenti all'esplosione per la selezione
◆ Intervallo di output di coppia diretta 50nm (37ibf TT) -500nm (370ibf ft)
Dati delle prestazioni dell'attuatore di tipo a switch a tre fasi AKQ
Modellololololo | Speed (RPM) | Coppia (n.m) | Tensione di alimentazione (V) | Numero di fase di potenza (pH) | Frequenza (Hz) | Potenza del motore (KW) | Corrente classificata (a) | Sistema di lavoro | Peso (kg) |
AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minuti) | 23 |
AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minuti) | 23 |
AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minuti) | 37 |
AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minuti) | 37 |
Dati delle prestazioni AKQS dell'attuatore di tipo switch monofase
Model | Speed (RPM) | Coppia (n.m) | Tensione di alimentazione (V) | Numero di fase di potenza (pH) | Frequenza (Hz) | Potenza del motore (KW) | Corrente classificata (a) | Sistema di lavoro | Peso (kg) |
AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minuti) | 23 |
AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minuti) | 23 |
AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minuti) | 37 |
AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minuti) | 37 |
Dati delle prestazioni AKQM dell'attuatore di regolamentazione trifase
Model | Speed (RPM) | Coppia (n.m) | Tensione di alimentazione (V) | Numero di fase di potenza (pH) | Frequenza (Hz) | Potenza del motore (KW) | Corrente classificata (a) | Sistema di lavoro | Peso (kg) |
AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
Akqm500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
Dati delle prestazioni dell'attuatore di regolazione monofase AKQSM
Model | Speed (RPM) | Coppia (n.m) | Tensione di alimentazione (V) | Numero di fase di potenza (pH) | Frequenza (Hz) | Potenza del motore (KW) | Corrente classificata (a) | Sistema di lavoro | Peso (kg) |
AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
Akqsm500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
Akqsm1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
Akq Dimensioni esterne dell'attuatore rotativo parziale
Parametri dell'attuatore \ Specifiche dell'attuatore | A | B | C | D | E | F | (G) | (H) | (IO) |
AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
Dimensioni di schema e connessione Akq DJ dell'attuatore rotante parziale di tipo base
Parametri dell'attuatore \ Specifiche dell'attuatore | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φD1 | 4-φd2 |
Akq DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
Akq DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |
Dimensioni della struttura dell'attuatore lineare akqml
Model | Carico nominale N | Viaggio nominale mm | Velocità nominale mm/s | Foro di collegamento dello stelo valvola F | Connessione flangia D1 | Buco interno flangia D2 | Foro flangia D3 | Flangia della valvola di collegamento D4 | A | B | H |
AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1,25 | φ80 | φ60d11 | 2-φ11 | φ125 | 649 | 377 | 81 |
Akqml-64/2716 | 16 | 0.27 | 75 |
AKQ Actuator Flange Dimensioni
Parametri dell'attuatore \ Specifiche dell'attuatore | D | D1 | N | d | T | d1 | |
AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 |
