Breve introduzione

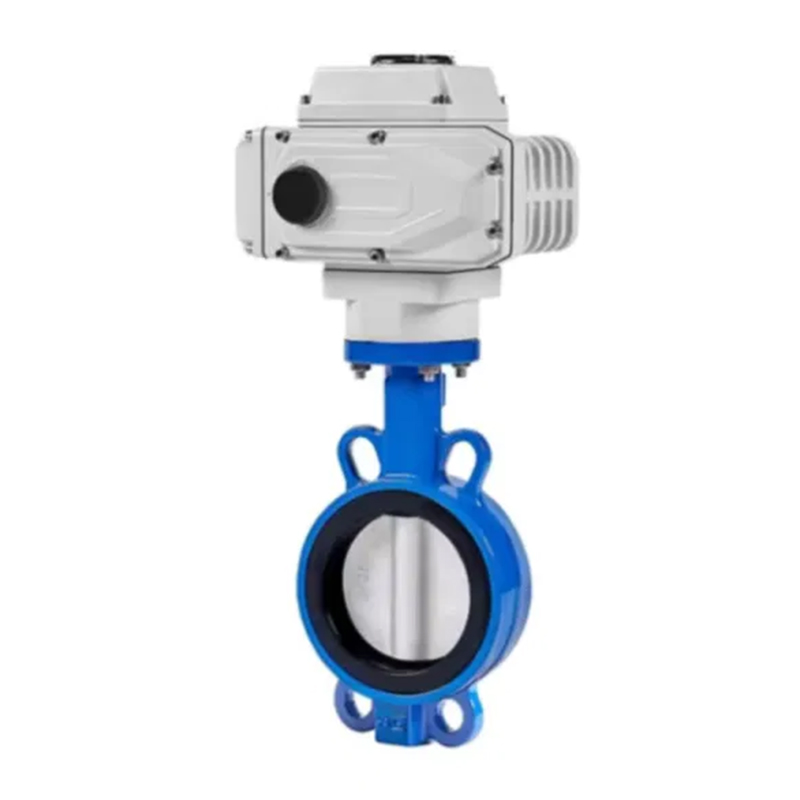

La valvola a farfalla in gomma D971x Wafer elettrico ha un design nuovo e ragionevole, struttura semplice, dimensioni ridotte, peso leggero, rotazione di 90 gradi, apertura e chiusura rapida, coppia operativa ridotta, funzionamento facile, risparmio di manodopera e dexteroso. Può essere installato in qualsiasi posizione ed è facile da mantenere. Il sigillo può essere sostituito, le prestazioni di tenuta sono affidabili per ottenere la tenuta a due vie e zero perdite, il materiale di tenuta è resistente all'invecchiamento, resistente alla corrosione e ha una lunga durata.
Quando la valvola a farfalla in gomma wafer è in posizione completamente aperta, lo spessore della piastra di farfalla è l'unica resistenza quando il mezzo scorre attraverso il corpo della valvola. Pertanto, la caduta di pressione generata dalla valvola è molto piccola, quindi ha buone caratteristiche di controllo del flusso. Le valvole a farfalla non sono solo ampiamente utilizzate in settori generali come petrolio, gas, industria chimica e trattamento delle acque, ma anche nel sistema idrico di raffreddamento delle centrali termiche.
Parametro tecnico
| Caratteristiche dell'attuatore elettrico opzionale | Tipo di commutazione, tipo integrale, tipo di regolazione, tipo intelligente |
| Modelli di attuatori elettrici opzionali | Q, DQ, QM, QC, serie AKQ, serie Z opzionale di grande diametro, serie AK |
| Voltaggio | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Diametro nominale | Dn25mm ~ dn1400mm |
| Pressione nominale | Pn1.0MPA ~ Pn1.6MPA |
| temperatura adeguata | EPDM: -30- 100ºC PTEE: -30-120 ° C. |
| Connessione | Tipo di wafer |
| Materiale del corpo della valvola | Ferro duttile, acciaio al carbonio, acciaio inossidabile |
| Materiale della piastra valvola | Ferro duttile, 304, 316, 316l, 2507, 1.4529, piastra di rame, nylon, ecc. |
| Rivestimento del sedile della valvola | NBR, EPDM, PTFE |
| Media applicabile | Acqua, gas, liquame, petrolio, ecc. |
Nota: i parametri sopra sono per la normale fornitura. Se hai requisiti speciali, indica le nostre vendite durante l'ordine.
Tabella delle dimensioni principali
| Dn | H1 | H2 | H3 | L | L1 | D | D1 | D2 | D3 | D4 | N-φd | N1-φ1 | |
| mm | pollice | ||||||||||||
| 25 | 1 " | 55 | 96 | 25 | 33 | / | 71 | 85 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
| 32 | 1,2 " | 55 | 96 | 25 | 33 | / | 71 | 100 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
| 40 | 1,6 " | 55 | 105 | 25 | 33 | / | 81 | 110 | 40 | 65 | 50 | 4-φ12 | 4-6.7 |
| 50 | 2 " | 80 | 161 | 32 | 42 | 84.84 | 118 | 120 | 52.9 | 77 | 57 | 4-φ23 | 4-6.7 |
| 65 | 2,5 " | 89 | 175 | 32 | 44.7 | 96 | 137 | 136 | 64.5 | 77 | 57 | 4-φ27 | 4-6.7 |
| 80 | 3 " | 95 | 181 | 32 | 45.2 | 61 | 143 | 160 | 78.8 | 77 | 57 | 8-φ18 | 4-6.7 |
| 100 | 4 " | 114 | 200 | 32 | 52.1 | 71 | 156 | 185 | 104 | 92 | 70 | 4-φ25 | 4-10.3 |
| 125 | 5 " | 127 | 213 | 32 | 54.4 | 82 | 190 | 215 | 123.3 | 92 | 70 | 4-φ23 | 4-10.3 |
| 150 | 6 " | 139 | 226 | 32 | 55.8 | 91 | 212 | 238 | 155.6 | 92 | 70 | 4-φ25 | 4-10.3 |
| 200 | 8 " | 175 | 260 | 45 | 60.6 | 113 | 268 | 295 | 202.5 | 115 | 89 | 4-φ25 | 4-10.3 |
| 76 | 4-φ23 | ||||||||||||
| 250 | 10 " | 203 | 292 | 45 | 65.6 | 92 | 325 | 357 | 250.5 | 115 | 89 | 4 - φ 2 9 | 4-10.3 |
| 300 | 12 " | 242 | 337 | 45 | 76.9 | 105 | 403 | 407 | 301.6 | 140 | 108 | 4 - φ 2 9 | 4-10.3 |
| 350 | 14 " | 267 | 368 | 45 | 76.5 | 91 | 436 | 467 | 333.3 | 140 | 108 | 4-φ30 | 4-10.3 |
| 400 | 16 " | 309 | 400 | 51 | 85.7 | 101 | 488 | 515 | 389.6 | 197 | 159 | 4-φ26 4-φ30 | 4-20.6 |
| 72 | 102 | 525 | |||||||||||
| 450 | 18 " | 328 | 422 | 51 | 104.6 | 88 | 539 | 565 | 440.5 | 197 | 159 | 4-φ26 | 4-20.6 |
| 72 | 92 | 585 | 4-φ30 | ||||||||||
| 500 | 20 " | 360 | 480 | 53 | 130.28 | 97 | 594 | 620 | 491.6 | 197 | 159 | 4 - φ 2 6 | 4-20.6 |
| 78 | 102 | 650 | 4-φ33 | ||||||||||
| 600 | 24 " | 459 | 562 | 70 | 151.36 | 113 | 524 | 725 | 592.5 | 275 | 215 | 20-φ30 | 8-18 |
| 82 | 121 | 770 | 20-φ36 | ||||||||||
| 700 | 28 " | 520 | 624 | 66 | 163 | 110 | 895 | 840 | 695 | 300 | 254 | 24-φ30 | 8-18 |
| 82 | 20-φ36 | ||||||||||||
| 800 | 32 " | 591 | 672 | 66 | 188 | 124 | 1015 | 950 | 795 | 300 | 254 | 24-φ33 | 8-18 |
| 82 | 24-φ39 | ||||||||||||
| 900 | 36 " | 656 | 720 | 118 | 203 | 118 | 1115 | 1050 | 865 | 300 | 254 | 24-φ33 | 8-18 |
| 1000 | 40 " | 722 | 800 | 141 | 216 | 130 | 1230 | 1160 | 965 | 300 | 254 | 24-φ36 | 8-18 |
| 1200 | 48 " | 765 | 860 | 184 | 231 | 150 | 1350 | 1260 | 1040 | 350 | 302 | 28-φ36 | 8-18 |
| 1400 | 56 " | 804 | 920 | 240 | 250 | 178 | 1440 | 1400 | 1132 | 350 | 302 | 28-φ36 | 8-18 |
