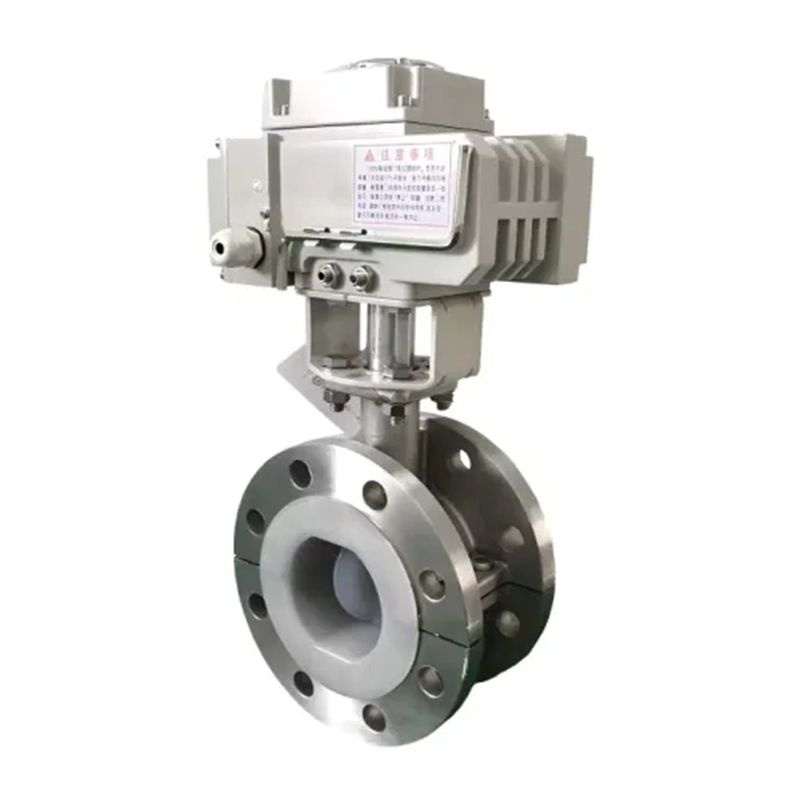

Valvola farfalla flangia elettrica D941x

Richiedi un preventivo

Breve introduzione

D941X Flangia elettrica La valvola a farfalla a tenuta morBida ha un design nuovo e ragionevole, struttura semplice, dimensioni ridotte, peso leggero, rotazione di 90 gradi, apertura e chiusura rapida, coppia operativa ridotta, funzionamento conveniente, risparmio di manodopera e abile. Può essere installato in qualsiasi posizione ed è facile da mantenere. Il sigillo può essere sostituito, le prestazioni di tenuta sono affidabili per ottenere la tenuta a due vie e zero perdite, il materiale di tenuta è resistente all'invecchiamento e alla corrosione e ha una lunga durata.
Quando la valvola a farfalla della flangia si trova in posizione completamente aperta, lo spessore della piastra di farfalla è l'unica resistenza quando il mezzo scorre attraverso il corpo della valvola. Pertanto, la caduta di pressione generata dalla valvola è molto piccola, quindi ha buone caratteristiche di controllo del flusso. Le valvole a farfalla non sono solo ampiamente utilizzate in settori generali come petrolio, gas, industria chimica e trattamento delle acque, ma anche nel sistema idrico di raffreddamento delle centrali termiche.

Parametro tecnico

Caratteristiche dell'attuatore elettrico opzionale	Tipo di commutazione, tipo integrale, tipo di regolazione, tipo intelligente
Modelli di attuatori elettrici opzionali	Q, DQ, QM, QC, AkqSeries, serie Z opzionale di grande diametro, Akseries
Voltaggio	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Diametro nominale	Dn40mm ~ dn1400mm
Pressione nominale	Pn1.0MPA ~ Pn1.6MPA
temperatura adeguata	EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC
Connessione	Flangia
Materiale del corpo della valvola	Ferro duttile, acciaio al carbonio, acciaio inossidabile
Materiale della piastra valvola	Inchiostro sferoidale, 304.316.316L, 2507,1.4529, piastra di rame, nylon, ecc.
Rivestimento del sedile della valvola	NBR, EPDM, PTFE
Media applicabile	Acqua, gas, liquame, petrolio, ecc.

Tabella delle dimensioni principali

DN (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
DN (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ49
