CaratteristicHe e applicazioni principali

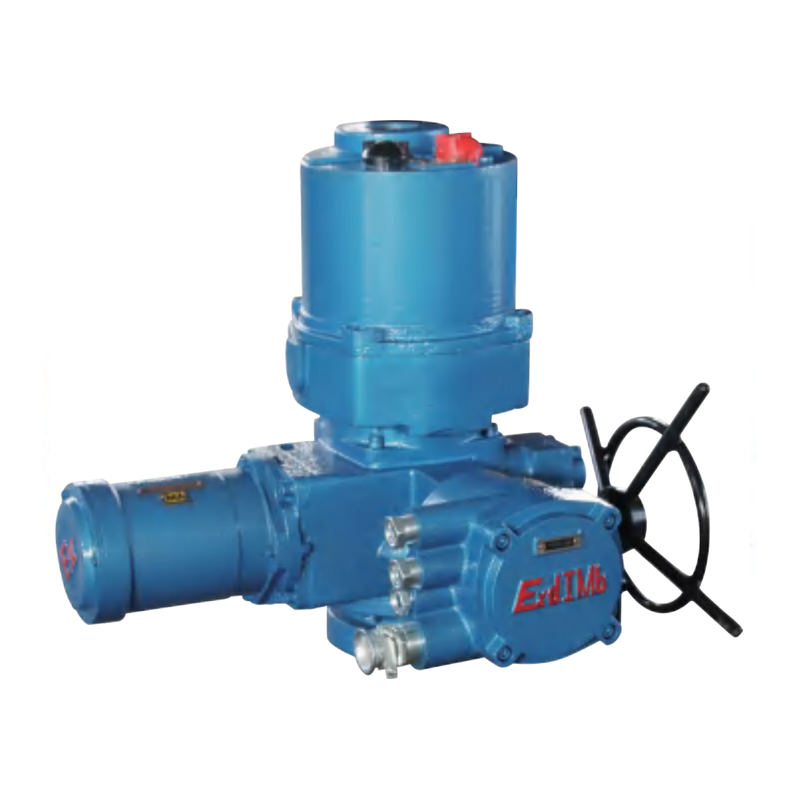

QBY Dispositivo elettrico integrato a prova di esplosione di esplosione del rotazione parziale (di seguito denominato dispositivo elettrico) è una nuova generazione di meccanismo di controllo intelligente per le valvole di estrazione. Viene fornito con un'unità di controllo intelligente ed è progettato con un meccanismo di integrazione elettromeccanica. Può ottenere il controllo in loco, il controllo centralizzato e il controllo remoto delle valvole di mining senza la necessità di una casella di controllo dedicata. Possono essere configurati MODBUS, Profibus e altre comunicazioni del bus, con interfaccia Buss 485 per ottenere la comunicazione dei dati. Questa serie di dispositivi elettrici è molto conveniente per gli utenti di installare, eseguire il debug e mantenere, il che può risparmiare notevolmente i costi di installazione e abbreviare i cicli di installazione. È appositamente progettato e fabbricato per le condizioni d'uso e lo sviluppo intelligente delle miniere di carbone. L'installazione elettrica QBY è adatta per le valvole con rotazione di 90 gradi di piastre di valvola, come valvole a farfalla, smorzatori, ecc.
Standard di progettazione e produzione per il dispositivo elettrico integrato a prova di esplosione della serie QBY
| Q/3204CN 004-2019 | Condizioni tecniche per le miniere Dispositivo elettrico integrato a prova di fiamma |
| GB3836.1-2010 | Atmosfere esplosive Parte 1: Requisiti generali per l'attrezzatura |
| GB3836.2-2010 | Atmosfere esplosive Parte 2: attrezzatura protetta dal tipo di fiamma "D" |
Tipo di prova di esplosione: tipo di esplosione mining, segno a prova di esplosione è exd I MB.
Tabella del contorno e delle dimensioni
| Modello | H | B1 | B2 | L1 | L2 | Φd |
| QBY10-QBY40 | 490 | 290 | 110 | 300 | 180 | 280 |
| QBY60-QBY120 | 550 | 355 | 150 | 330 | 230 | 330 |
Specifiche del modello QB/QBY e parametri delle prestazioni principali
| Specifiche del modello | Coppia nominale (N · m) | Diametro massimo dello stelo (mm) | Rapporto di velocità manuale | Velocità di uscita (r/min) | Cambia il tempo di viaggio (S) | Potenza motoria (KW) | Corrente motoria (UN) | Peso di riferimento (Kg) | |
| 660 V. | 380 V. | ||||||||
| QB/QBY10 | 100 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY20 | 200 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY30 | 300 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY40 | 400 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY60 | 600 | 42 | 74 | 1 | 15 | 0.18 | 0.55 | 0.9 | 74 |
| QB/QBY90 | 900 | 42 | 74 | 1 | 15 | 0.25 | 0.75 | 1.3 | 75 |
| QB/QBY120 | 1200 | 42 | 74 | 1 | 15 | 0.37 | 0.92 | 1.6 | 75 |
| QB200 | 2000 | 60 | 67 | 0.5 | 30 | 0.37 | 0.92 | 1.6 | 102 |
| QB300 | 3000 | 60 | 67 | 0.5 | 30 | 0.55 | 1.4 | 2.4 | 104 |
| QB500 | 5000 | 60 | 67 | 0.5 | 30 | 0.75 | 1.8 | 3.0 | 107 |
NOTA: è possibile fornire altre velocità per soddisfare le esigenze dell'utente.
Diagramma schematico strutturale e dimensioni di QB/QBY e connessione valvola
| Numero flangia | Modello di installazione elettrica | D1 | d2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Produzione di fabbrica | Massimo | |||||||||
| F05 | QB/QBY10 | 65 | 35 | 50 | 4-m6 | 22 | 40 | 3 | 3 | |
| F07 | QB/QBY20 | 90 | 55 | 70 | 4-M8 | / | 28 | 45 | 3 | 3 |
| F10 | QB/QBY30 | 125 | 70 | 102 | 4-M10 | / | 28 | 45 | 3 | 3 |
| QB/QBY40 | ||||||||||
| QB/QBY60 | 42 | 65 | ||||||||
| F12 | QB/QBY90 | 150 | 85 | 125 | 4-M12 | / | 42 | 65 | 3 | 3 |
| F14 | QB/QBY120 | 175 | 100 | 140 | 4-M16 | / | 42 | 65 | 3 | 3 |
| QB200 | 60 | 60 | 80 | 2 | ||||||
| F16 | QB300 | 210 | 130 | 165 | 4-M20 | 60 chiave 18 | 60 | 80 | 3 | 2 |
| QB500 | ||||||||||
