Valvola globale elettrica J941H

Richiedi un preventivo

Panoramica delle valvole gloBali elettriche J941

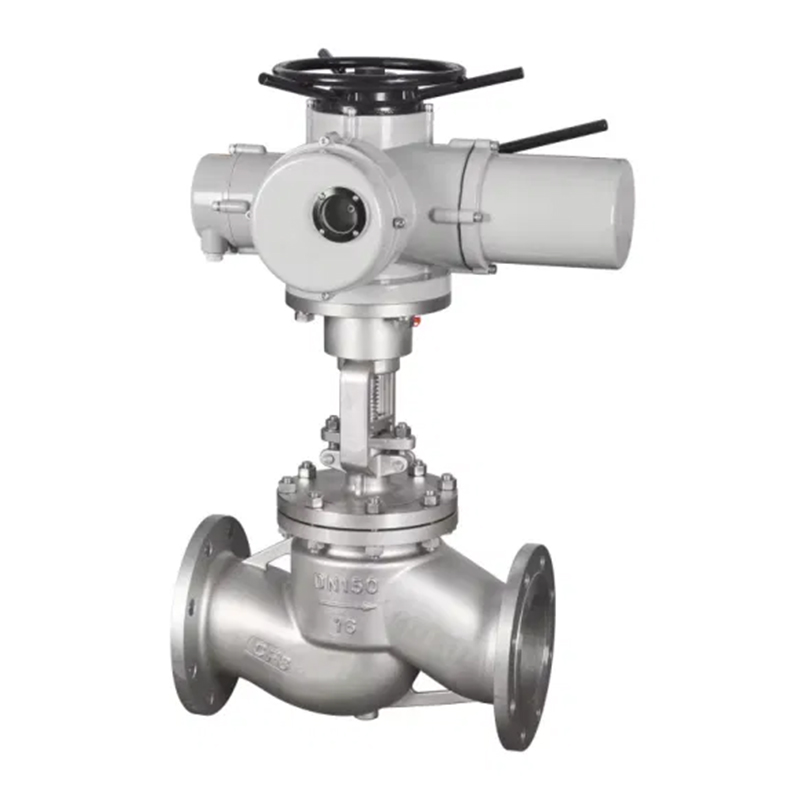

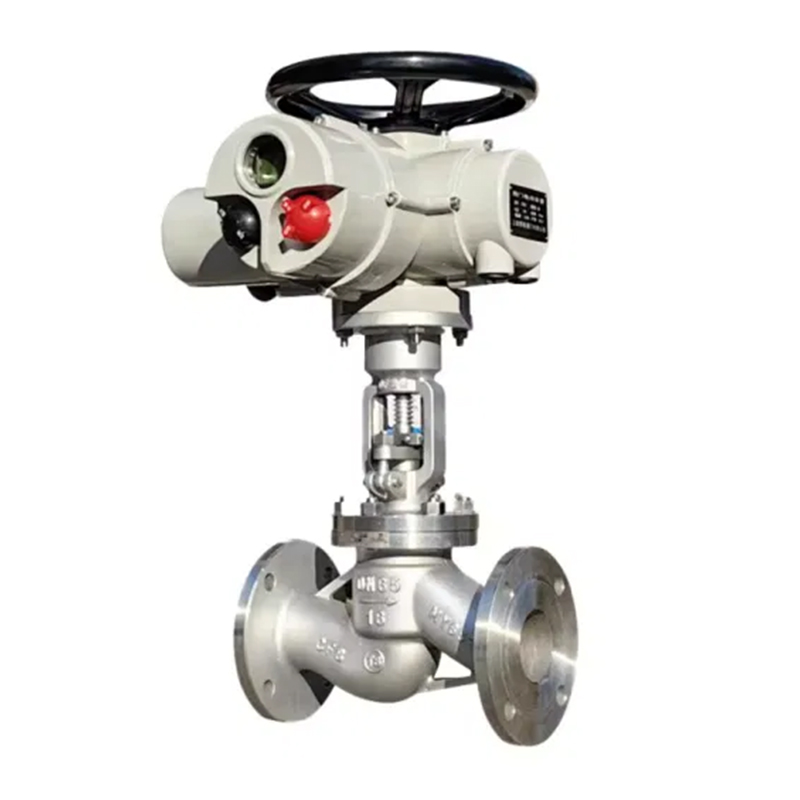

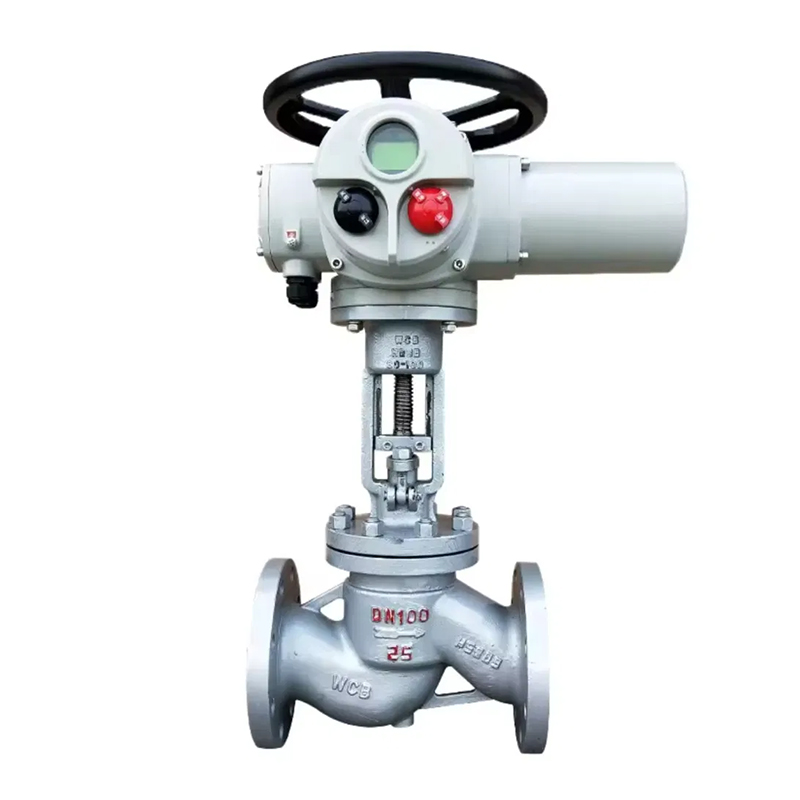

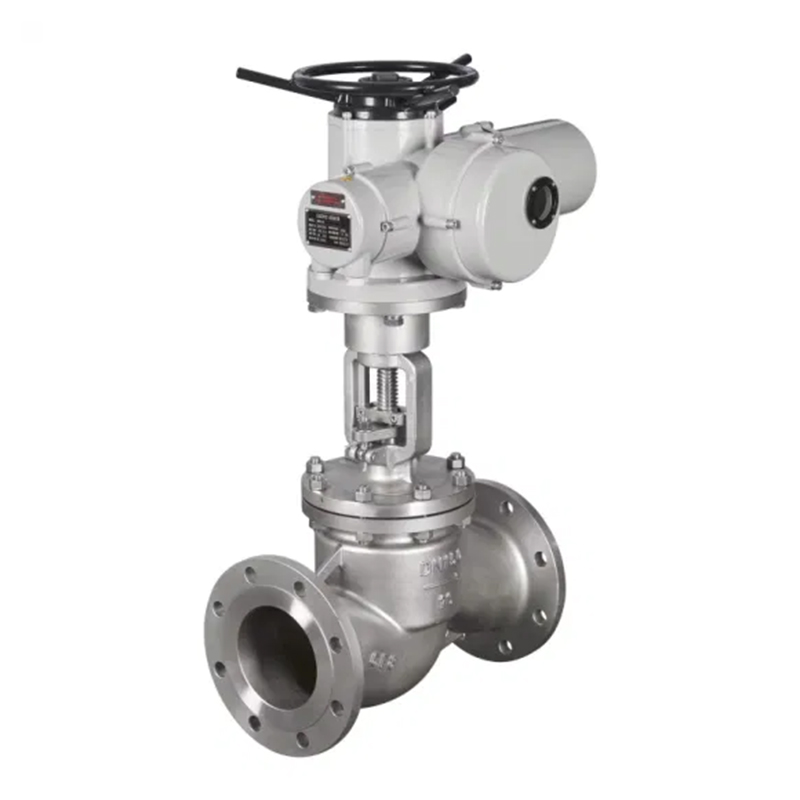

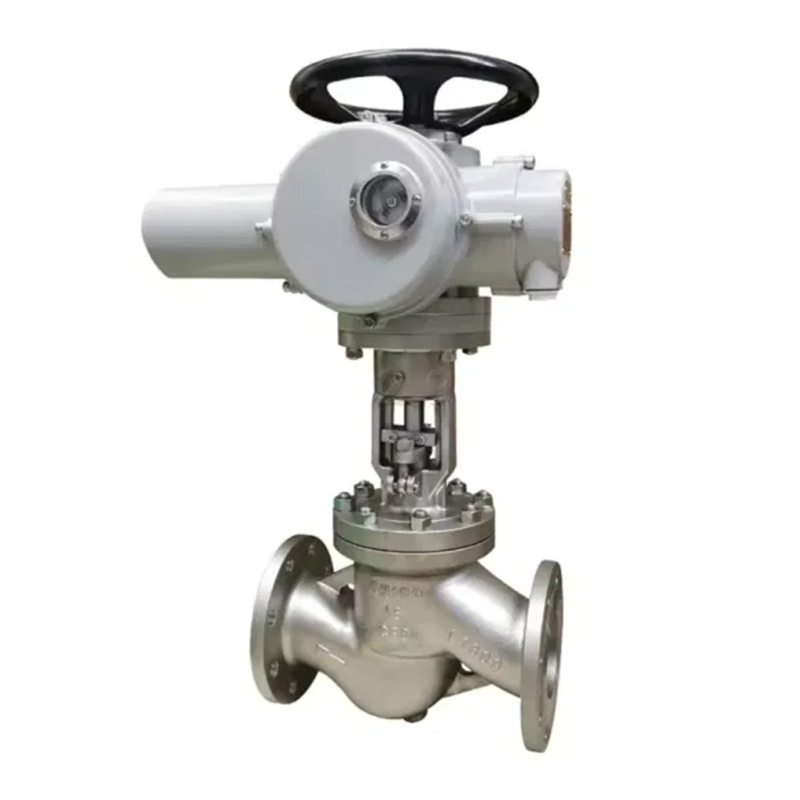

J941H La valvola di arresto elettrica è costituita da due parti: attuatore elettrico e valvola di arresto. Il materiale del corpo della valvola è completo e il riempimento e l'intero pezzo possono essere ragionevolmente selezionati in Base alle condizioni di lavoro o ai requisiti dell'utente. Può essere applicato a varie condizioni di pressione, temperatura e media. La valvola viene utilizzata principalmente per tagliare, distribuire e modiFicare la direzione del Flusso del mezzo nella tubazione. In genere non è usato per la regolazione perché la forza sbilanciata è troppo grande durante la regolazione, che causerà una grave erosione al nucleo della valvola. È adatto per l'approvvigionamento idrico e il drenaggio, il petrolchimico, la metallurgia e altri luoghi ad alta pressione.
La valvola di arresto elettrica è una valvola di tenuta forzata, quindi quando la valvola è chiusa, la pressione deve essere applicata al disco della valvola per forzare la superficie di tenuta a non perdere. Quando il mezzo entra nella valvola dalla parte inferiore del disco della valvola, la resistenza che la forza operativa deve superare è l'attrito tra lo stelo della valvola e il riempitivo e la spinta generata dalla pressione del mezzo. La forza per chiudere la valvola è maggiore della forza per aprire la valvola, quindi il diametro dello stelo della valvola dovrebbe essere grande, altrimenti lo stelo della valvola si piegerà.

Parametro tecnico

Caratteristiche dell'attuatore elettrico opzionale	Tipo di commutazione, tipo integrale, tipo di regolazione, tipo intelligente
Modelli di attuatori elettrici opzionali	Serie Z, serie AK
Voltaggio	AC220V, AC380V
Diametro nominale	Dn10mm ~ dn300mm
Pressione nominale	Pn1.0MPA ~ Pn6.4MPA
temperatura adeguata	-30 ~ 550ºC
Connessione	Flangia
Materiale del corpo della valvola	Cast Steel, 304, 316, 316L
Materiale della piastra valvola	Cast Steel, 304, 316, 316L
Rivestimento del sedile della valvola	PTFE, PPL, sigillo in metallo
Media applicabile	Acqua, petrolio, acido, liquido viscoso, mezzo di liquami, ecc.

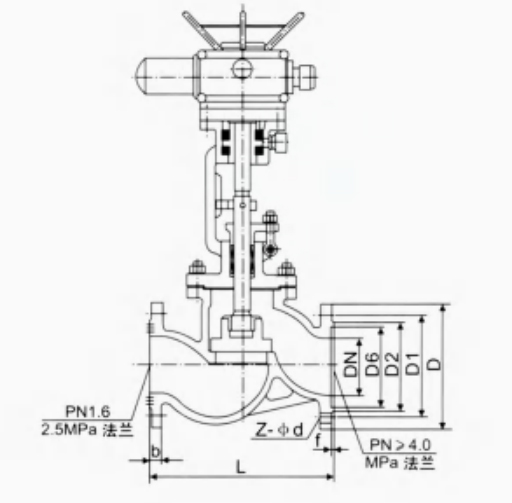

J941H Dimensione e modelli delle valvole globali elettriche

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
