Breve introduzione

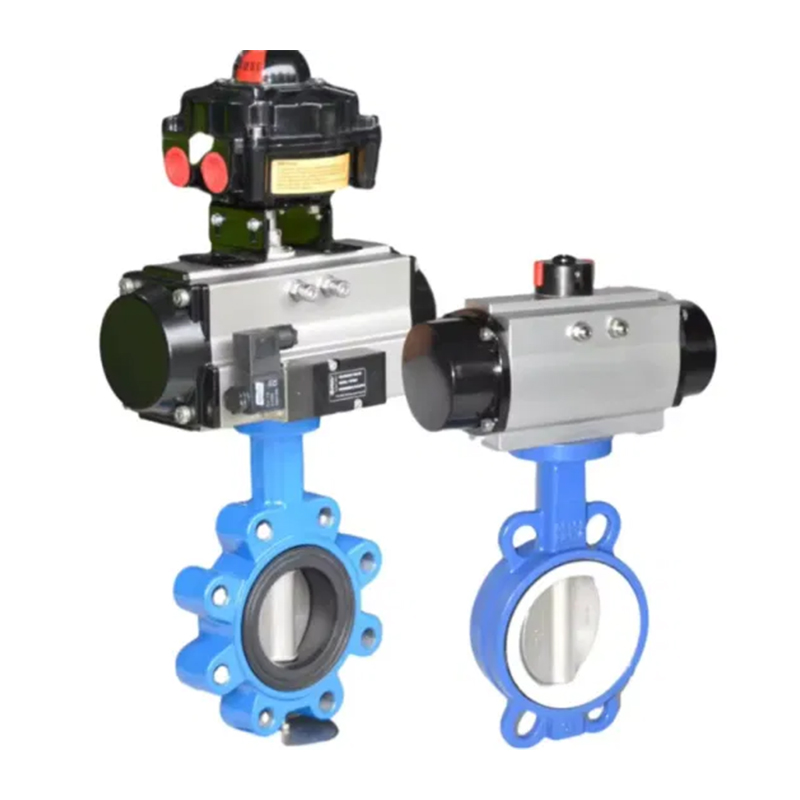

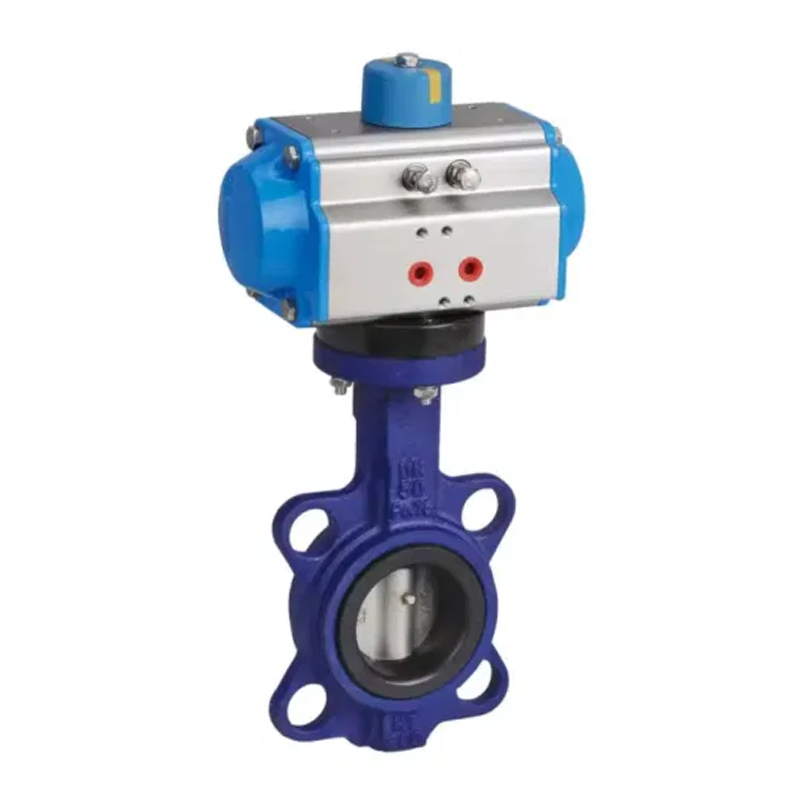

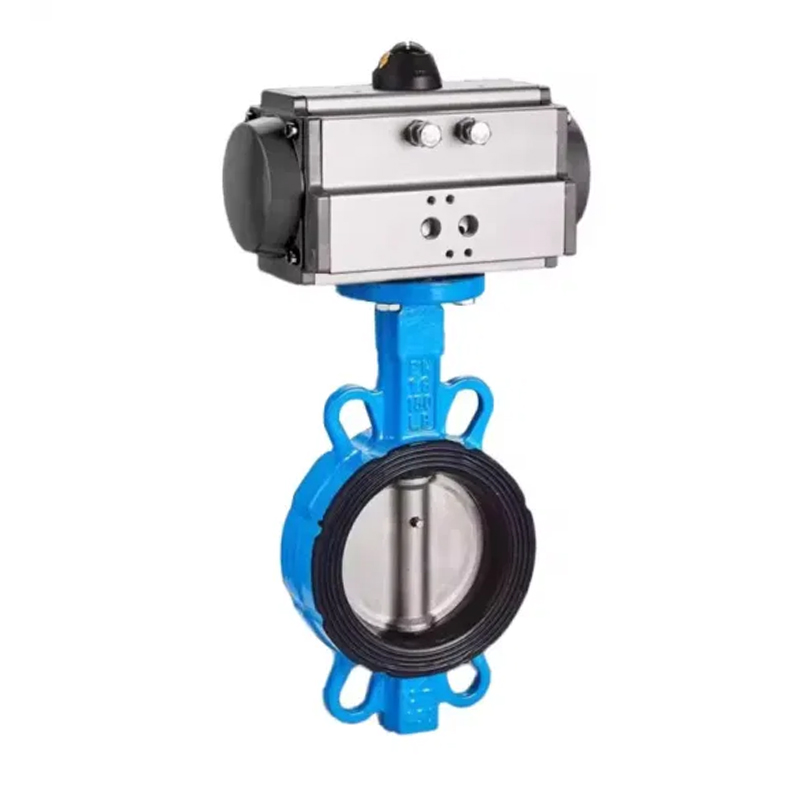

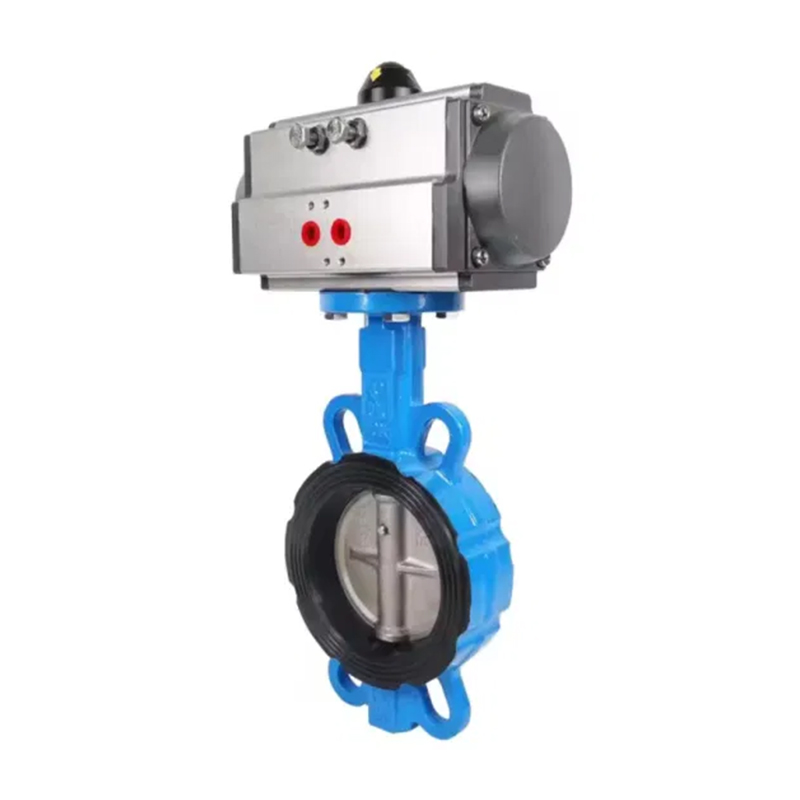

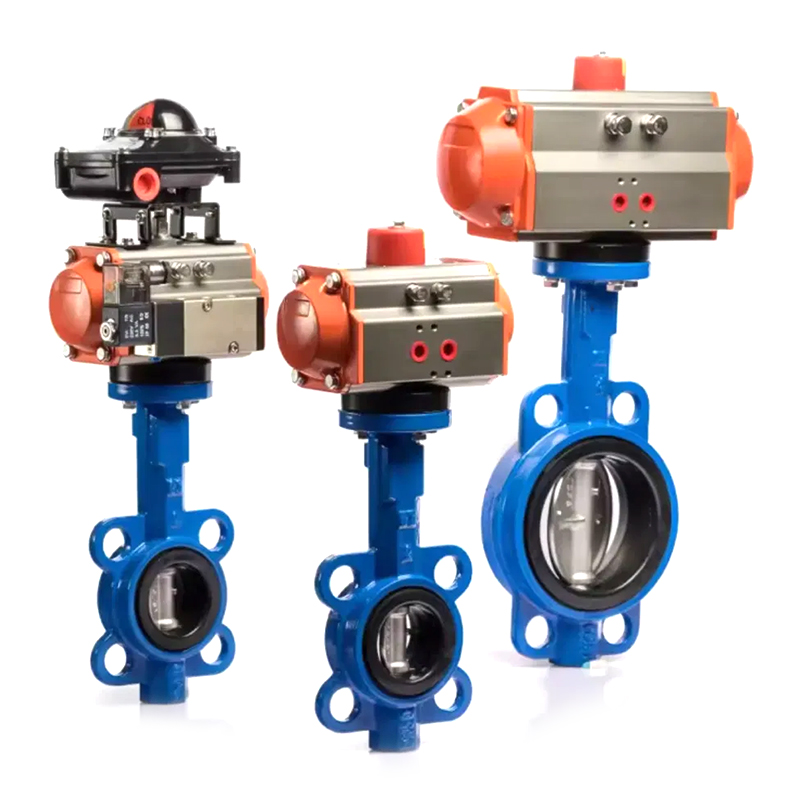

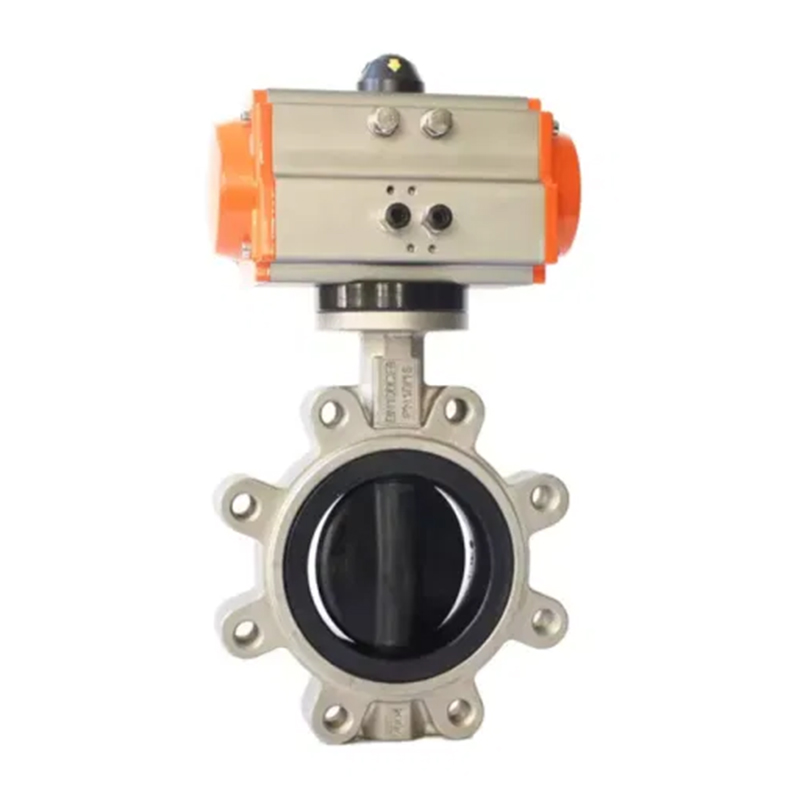

D671x Valvola di farfalla in gomma pneumatica con wafer ha un design nuovo e ragionevole, struttura semplice, dimensioni ridotte, peso leggero, apertura rapida e chiusura di rotazione a 90 gradi, piccola coppia operativa, funzionamento facile, risparmio di manodopera e abile. Può essere installato in qualsiasi posizione ed è facile da mantenere. Il sigillo può essere sostituito e le prestazioni di tenuta sono affidabili per ottenere la tenuta a due vie e zero perdite. Il materiale di tenuta è resistente all'invecchiamento e alla corrosione e ha una lunga durata. Quando la valvola a farfalla in gomma wafer è in posizione completamente aperta, lo spessore della piastra di farfalla è l'unica resistenza quando il mezzo scorre attraverso il corpo della valvola. Pertanto, la caduta di pressione generata dalla valvola è molto piccola, quindi ha buone caratteristiche di controllo del flusso. Le valvole a farfalla non sono solo ampiamente utilizzate in settori generali come petrolio, gas, industria chimica e trattamento delle acque, ma anche nel sistema idrico di raffreddamento delle centrali termiche.
Parametro tecnico
| Caratteristiche opzionali dell'attuatore pneumatico | A doppia recitazione, recitazione singola |
| Attuatore pneumatico Modelli opzionali | In serie, AW Series |
| Tensione della valvola del solenoide | AC110V, AC220V, AC24V, DC24V |
| Pressione della fonte d'aria | 2bar ~ 8bar |
| Diametro nominale | Dn50mm-dn1200mm |
| Pressione nominale | PN1.0MPA-PN2.5MPA |
| Temperatura applicabile | -30 ~ 425ºC |
| Connessione | Tipo di wafer |
| Materiale del corpo della valvola | Acciaio al carbonio, acciaio inossidabile |
| Materiale della piastra valvola | Acciaio al carbonio, acciaio inossidabile, acciaio in lega, ecc. |
| Rivestimento del sedile della valvola | Carburo cementato, carburo di tungsteno, lega di nichel, composito di grafite, PTFE |
| Media applicabile | Acqua, vapore, olio, mezzi corrosivi deboli, ecc. |
Tabella delle dimensioni principali
| Dn | 1.0 | 1.6 | |||||||||
| mm | pollice | H | L | D | D1 | n-φd | H | L | D | D1 | n-φd |
| 40 | 11/2 " | 58 | 33 | 110 | 88 | 4-φ19 | 58 | 33 | 110 | 88 | 4-φ19 |
| 50 | 2 " | 67 | 43 | 125 | 92 | 4-φ19 | 67 | 43 | 125 | 92 | 4-φ19 |
| 65 | 21/2 " | 74 | 46 | 145 | 113 | 4-φ19 | 74 | 46 | 145 | 113 | 4-φ19 |
| 80 | 3 " | 97 | 46 | 160 | 130 | 8-φ19 | 97 | 46 | 160 | 130 | 8-φ19 |
| 100 | 4 " | 111 | 52 | 180 | 167 | 4-φ19 | 111 | 52 | 180 | 167 | 4-φ19 |
| 125 | 5 " | 125 | 56 | 210 | 192 | 4-φ23 | 125 | 56 | 210 | 192 | 4-φ23 |
| 150 | 6 " | 140 | 56 | 240 | 222 | 8-φ23 | 140 | 56 | 240 | 222 | 8-φ23 |
| 200 | 8 " | 174 | 60 | 295 | 275 | 4-φ23 | 174 | 60 | 295 | 275 | 4-φ28 |
| 250 | 10 " | 207 | 68 | 350 | 332 | 4-φ23 | 207 | 68 | 355 | 332 | 4-φ28 |
| 300 | 12 " | 240 | 77 | 400 | 390 | 4-φ23 | 240 | 77 | 410 | 390 | 4-φ28 |
| 350 | 14 " | 272 | 86 | 460 | 423 | 4-φ23 | 272 | 86 | 470 | 423 | 4-φ28 |
| 400 | 16 " | 297 | 102 | 515 | 580 | 4-φ28 | 297 | 102 | 525 | 580 | 4-φ31 |
| 450 | 18 " | 331 | 114 | 565 | 640 | 4-φ28 | 331 | 114 | 585 | 640 | 4-φ31 |
| 500 | 20 " | 361 | 130 | 620 | 715 | 4-φ28 | 361 | 130 | 650 | 715 | 4-φ34 |
| 600 | 24 " | 459 | 152 | 725 | 840 | 4-φ31 | 459 | 152 | 770 | 840 | 4-φ37 |
| 700 | 28 " | 520 | 163 | 840 | 910 | 24-φ31 | 520 | 163 | 840 | 910 | 24-φ37 |
| 800 | 32 " | 591 | 188 | 950 | 1025 | 24-φ34 | 591 | 188 | 950 | 1025 | 24-φ40 |
| 900 | 36 " | 656 | 203 | 1050 | 1125 | 28-φ34 | 656 | 203 | 1050 | 1125 | 28-φ34 |
| 1000 | 40 " | 721 | 216 | 1160 | 1255 | 28-φ37 | 721 | 216 | 1170 | 1255 | 28-φ43 |
| 1200 | 48 " | 844 | 276 | 1380 | 1485 | 32-φ40 | 844 | 276 | 1390 | 1485 | 32-φ49 |
